平面度检查仪，光学自准直仪，光学平面度测量仪用途:
平面度检查仪是根据光学自准直原理设计的，它可以精确地测量机床或仪器导轨的直线度误差，也可以测量平板等的平面度误差，利用光学直角器和带磁性座的反射镜等附件，还可以测量垂直导轨的直线度误差，以及垂直导轨和水平导轨之间的垂直度误差，与多面体联用可以测量圆分度误差。 |
 测量导轨直线度和平面度 |  测量工作状态导轨直线度 |
平面度检查仪，光学自准直仪，光学平面度测量仪特点:
1. 分度值为格值，计算直线度和平面度误差直观、方便。
2. 仪器结构小巧，携带方便，适合各种条件下使用。
3. 暗视场亮十字线瞄准，成像清晰，读数方便。
4.光学直角器采用高精度五角棱镜，与带磁性座的反射镜联用，可以测量相互垂直的导轨的直线度和垂直度。
5. 取景器和水平调整板配合使用，可以方便地找到远距离的反射像。
6. 目镜头可回转 90°，能分别测量水平和垂直两个方向的直线度误差。 |
平面度检查仪，光学自准直仪，光学平面度测量仪技术规格:
工作距离.....................................0~6m
测微鼓轮格值.....................1μm/200mm≈1.03"
目镜放大倍数................................17.5x
物像焦距....................................400mm
测量范围....................................1600格
示值精度：当测微鼓轮不超过一周时...±(0.5+0.01n)格
当测微鼓轮超过一周时.............±(1.5+0.0015n)格
n-测微鼓轮的测量格数 光学直角器的精度...........2"
外形尺寸(长×宽×高)..........254mm x 57mm x 185mm
包装箱外形尺寸(长×宽×高)...505mm x 345mm x 335mm
仪器净重......................................10kg

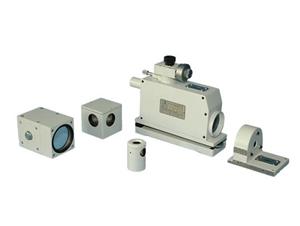

仪器毛重......................................20kg | 平面度检查仪，光学自准直仪，光学平面度测量仪基本组件:
主机..............................1台
反射镜............................1件
水平调整板........................1件
变压器............................1件 |
平面度检查仪，光学自准直仪，光学平面度测量仪特殊附件:
带磁性座的反射镜..................1件
光学取景器........................1件
光学直角器........................1件 |
